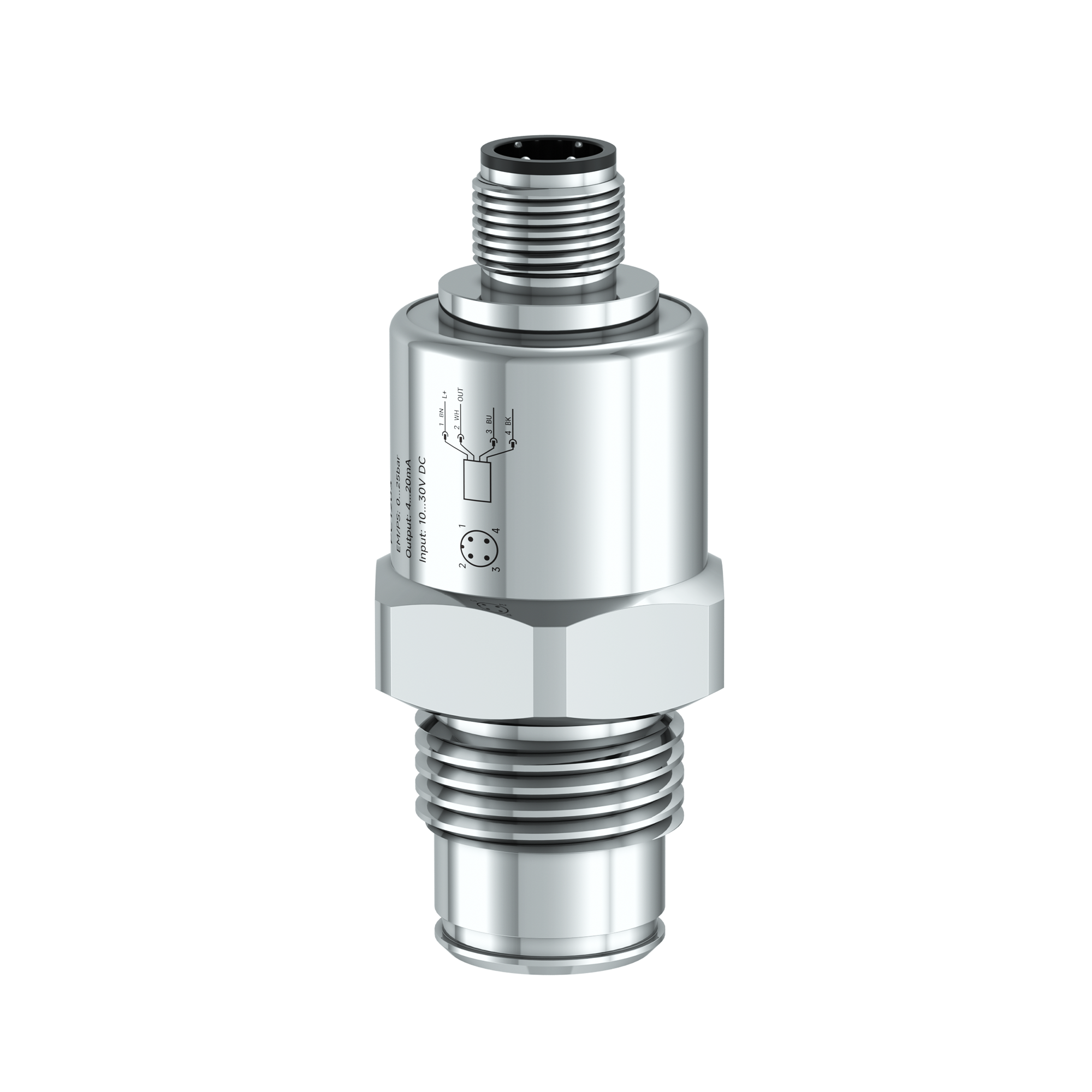

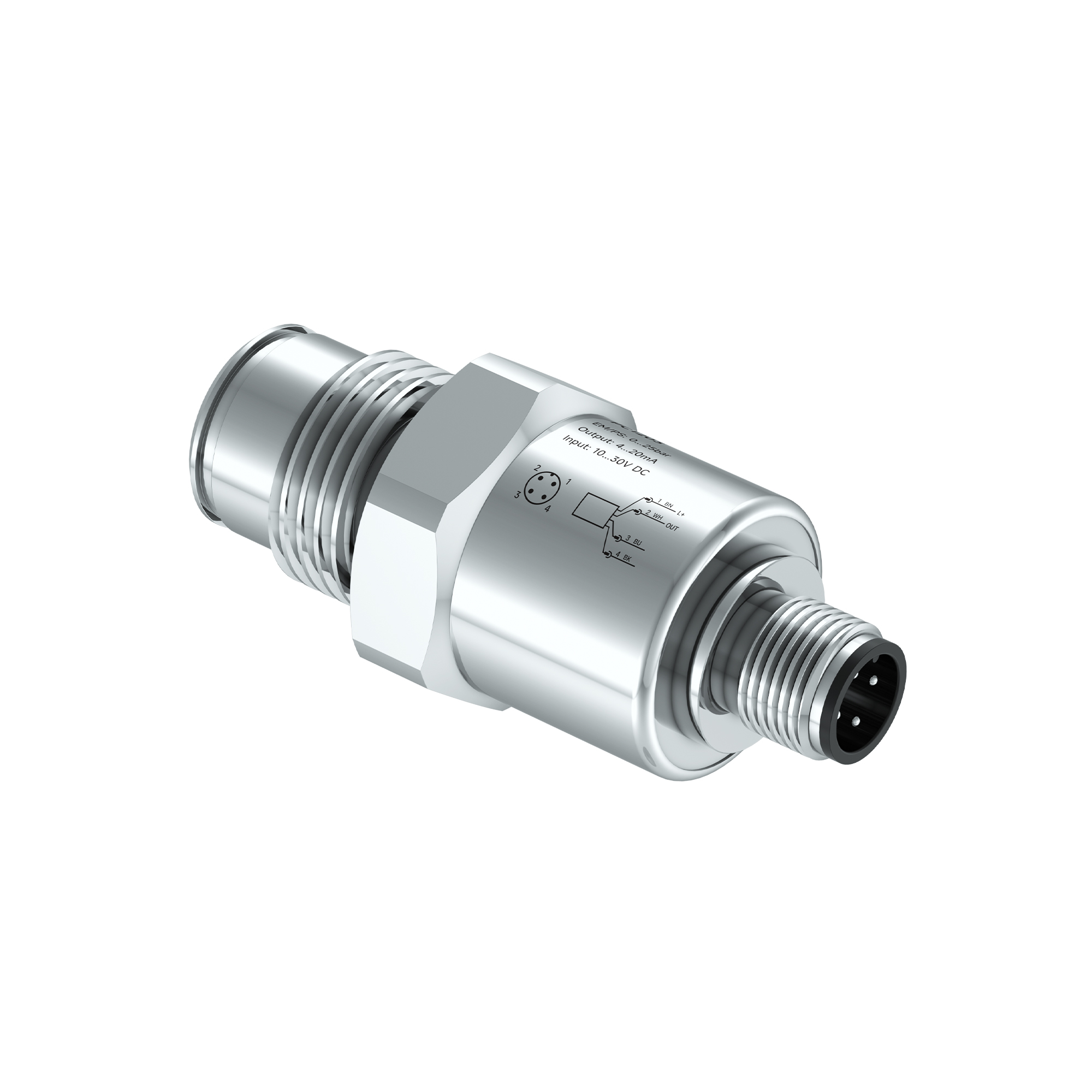

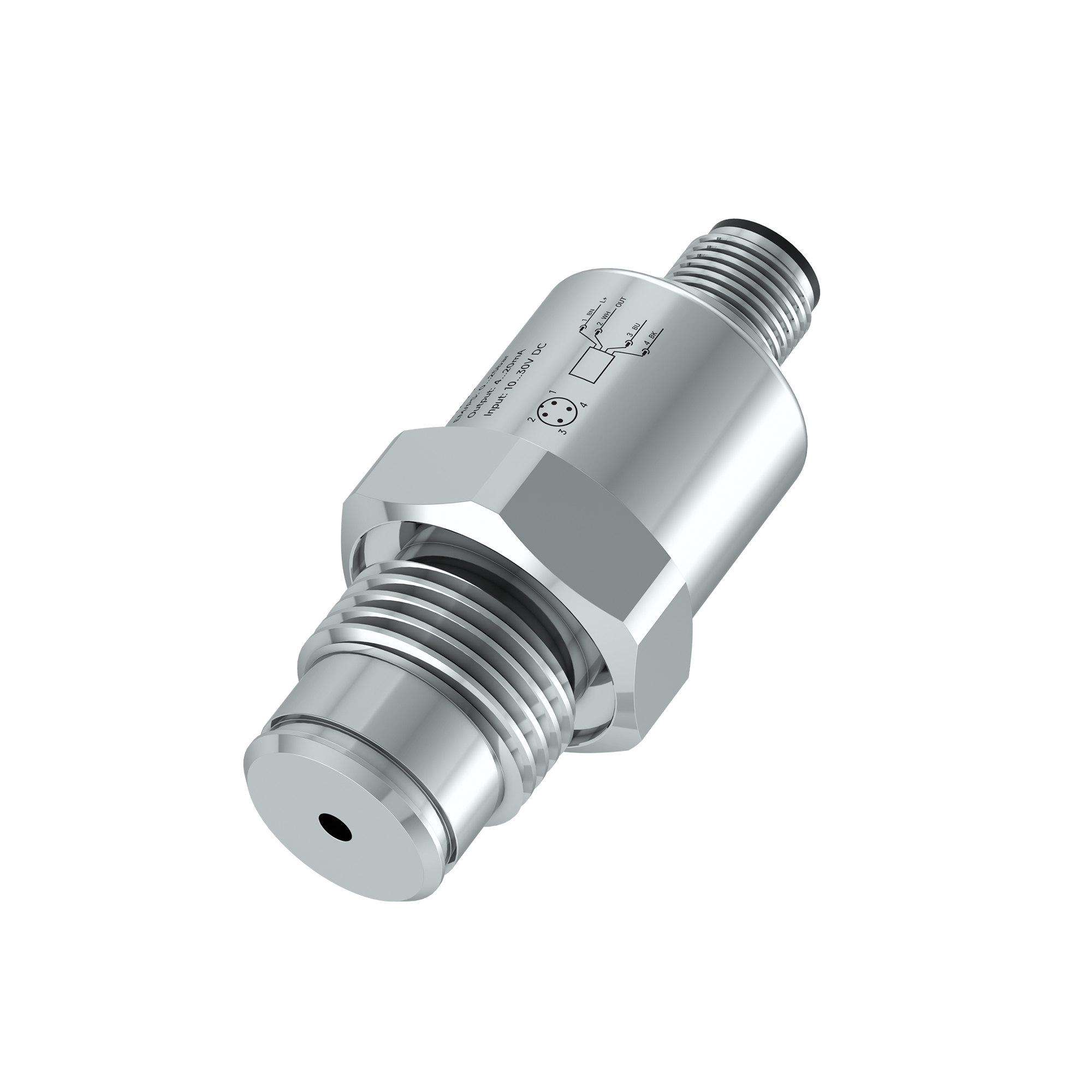

陶瓷膜压力传感器

PC1815

可靠检测工业和移动应用的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
适合在空间受限情况下安装的耐用不锈钢紧凑外壳

市场价格：¥2,080.00

您的价格：

有超过1件可用

比较

用于PC1815的附件

适配器与连接件

过程传感器的焊接适配器

管道连接件

Adapters and connectors

Welding adapters for process sensors

Pipe connectors

显示全部

技术参数

附件

下载

更多信息

技术资料

请选择

尺寸图

接线图

产品特征

测量范围	0...6 bar 0...87 psi 0...0.6 MPa
系统接口	G 1 螺纹接口锥面密封

应用

测量元件	陶瓷电容式压力测量元件
应用	带引压孔，适用于工业应用
介质	粘稠介质或者含有颗粒物的液体; 液体; 根据需求其他的介质
介质温度[°C]	-25...120; (采用金属对金属密封件的齐平式零泄漏安装。关于其他密封件版本的允许温度，请参见“附件”下的密封材料)
爆破压力最小值	175 bar 2538 psi 17 MPa
抗压强度[bar]	70 bar 1015 psi 7 MPa
耐真空[mbar]	-1000
齐平安装	有

电气连接

接口	M12航插

电气数据

工作电压[V]	10...30 DC
绝缘电阻最小值[MΩ]	100; (500 V DC)

总的输入/输出

模拟输出总数	1

精度/偏差

重复精度	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差	< ± 0,5; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1)

输出

输出信号	模拟信号
模拟输出数量	1
模拟电流输出(mA)	4...20
负载最大值[Ω]	(Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V)
短路保护	有
过载保护	有

测量/设定范围

测量范围	0...6 bar 0...87 psi 0...0.6 MPa

反应时间

阻尼过程值dAP[s]	0...99.99
用于模拟量输出的阻尼 (dAA)[s]	0...99.99

工作条件

环境温度[°C]	-25...90
存储温度[°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69

机械技术数据

重量[g]	81
外壳	圆柱形的
尺寸[mm]	Ø 21.4/ L =111
原材料	不锈钢(SS304); PA; PTFE; FKM
材料（接液部分）	不锈钢(SS304); Al2O3 (陶瓷)
开关动作寿命	1亿
拧紧扭矩[Nm]	25
系统接口	G 1 螺纹接口锥面密封

附件

供货范围	扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
附件(可选)	扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 扁平密封圈: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451 扁平密封圈: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513 O形环: 16,4 x 1, FKM (-15...110°C), E30510 O形环: 16,4 x 1, EPDM (-25...110°C), E30511 O形环: 16,4 x 1, FFKM (-5...110°C), E30512

注释

包装单位	1件
